伊人激情网丨精品视频免费丨亚洲黄色影片丨国产aⅴ视频免费观看丨中文字幕日产无码丨日本羞羞网站丨天天爱夜夜爽丨久久夜色精品国产欧美一区麻豆丨美日韩视频丨日韩精品片丨国产免费一区丨久久中文字幕人妻丝袜丨中文字幕丝袜第1页丨色偷偷久久丨欧美在线成人影院丨久99久无码精品视频免费播放丨中文一区二区丨68日本xxxxxⅹxxx59丨午夜精品一区二区三区在线观看丨国产免费一区二区三区不卡

不銹鋼拉絲
不銹鋼
（Stainless Steel）指耐空氣、蒸汽、水等弱腐蝕介質(zhì)和酸、堿、鹽等化學(xué)浸蝕性介質(zhì)腐蝕的鋼，又稱不銹耐酸鋼。實(shí)際應(yīng)用中，常將耐弱腐蝕介質(zhì)腐蝕的鋼稱為不銹鋼，而將耐化學(xué)介質(zhì)腐蝕的鋼稱為耐酸鋼。由于兩者在化學(xué)成分上的差異，前者不一定耐化學(xué)介質(zhì)腐蝕，而后者則一般均具有不銹性。不銹鋼的耐蝕性取決于鋼中所含的合金元素。
不銹鋼拉絲
不銹鋼拉絲就是不銹鋼表面象絲狀的紋理，這只是不銹鋼的一種加工工藝。表面是亞光的,仔細(xì)看上面有一絲一絲的紋理,但是摸不出來.比一般亮面的不銹鋼耐磨,看起來更上檔次一些。
拉絲工藝會(huì)在一定程度上損失不銹鋼板的厚度，一般在0.1~0.2mm。另外，由于人體尤其是手掌具有比較旺盛的油脂和汗液分泌，不銹鋼拉絲板經(jīng)常用手觸摸會(huì)留下比較明顯的指紋，需定期擦洗。
不銹鋼拉絲工藝流程
一、施工準(zhǔn)備
1、材料及主要機(jī)具：
⑴、不銹鋼管：面管用Φ70管，其它按設(shè)計(jì)要求選用，必須有質(zhì)量證明書。
⑵、不銹鋼焊條或焊絲：其型號(hào)按設(shè)計(jì)要求選用，必須有質(zhì)量證明書。
⑶、主要機(jī)具：氬弧電焊機(jī)、切割砂輪機(jī)、沖擊電鉆、角磨機(jī)、不銹鋼絲細(xì)毛刷、小錘等。
2、作業(yè)條件
⑴、熟悉圖紙，做不銹鋼防護(hù)網(wǎng)施工工藝技術(shù)交底。
⑵、防護(hù)網(wǎng)所按的墻小方磚鑲貼已經(jīng)施工完畢。
⑶、施工前應(yīng)檢查電焊工合格證有效期限，應(yīng)證明焊工所能承擔(dān)的焊接工作。
⑷、現(xiàn)場供電應(yīng)符合焊接用電要求。
⑸、施工環(huán)境已能滿足防護(hù)網(wǎng)施工的須要。
操作工藝
1、工藝流程
彩色不銹鋼拉絲板
彩色不銹鋼拉絲板(4張)
施工準(zhǔn)備→放樣→下料→焊接安裝→打磨→焊縫檢查→拋光。
2、主要施工方法：
⑴、施工前應(yīng)先進(jìn)行現(xiàn)場放樣，并精確計(jì)算出各種桿件的長度。
⑵、按照防護(hù)網(wǎng)的長度準(zhǔn)確進(jìn)行下料，其構(gòu)件下料長度允許偏差為1mm。
⑶、選擇合適的焊接工藝，焊條直徑，焊接電流，焊接速度等，通過焊接工藝試驗(yàn)驗(yàn)證。
⑷、脫脂去污處理：焊前檢查坡口、組裝間隙是否符合要求，定位焊是否牢固，焊縫周圍不得有油污。否則應(yīng)選擇三氯代乙烯、苯、汽油、中性洗滌劑或其它化學(xué)藥品用不銹鋼絲細(xì)毛刷進(jìn)行刷洗，必要時(shí)可用角磨機(jī)進(jìn)行打磨，磨出金屬表面后再進(jìn)行焊接。
⑸、焊接時(shí)應(yīng)選用較細(xì)的不銹鋼焊條（焊絲）和較小的焊接電流。焊接時(shí)構(gòu)件之間的焊點(diǎn)應(yīng)牢固，焊縫應(yīng)飽滿，焊縫金屬表面的焊波應(yīng)均勻，不得有裂紋、夾渣、焊瘤、燒穿、弧坑和針狀氣孔等缺陷，焊接區(qū)不得有飛濺物。
⑹、桿件焊接組裝完成后，對(duì)于無明顯凹痕或凸出較大焊珠的焊縫，可直接進(jìn)行拋光。對(duì)于有凹凸渣滓或較大焊珠的焊縫則應(yīng)用角磨機(jī)進(jìn)行打磨，磨平后再進(jìn)行拋光。拋光后必須使外觀光潔、平順、無明顯的焊接痕跡。
質(zhì)量標(biāo)準(zhǔn)
1、所有構(gòu)件下料應(yīng)保證準(zhǔn)確，構(gòu)件長度允許偏差為1mm。
2、構(gòu)件下料前必須檢查是否平直，否則必須矯直。
3、焊接時(shí)焊條或焊絲應(yīng)選用適合于所焊接的材料的品種，且應(yīng)有出廠合格證。
4、焊接時(shí)構(gòu)件必須放置的位置準(zhǔn)確。
5、焊接時(shí)構(gòu)件之間的焊點(diǎn)應(yīng)牢固，焊縫應(yīng)飽滿，焊縫表面的焊波應(yīng)均勻，不得有咬邊、未焊滿、裂紋、渣滓、焊瘤、燒穿、電弧擦傷、弧坑和針狀氣孔等缺陷，焊接區(qū)不得有飛濺物。
6、焊接完成后，應(yīng)將焊渣敲凈。
7、構(gòu)件焊接組裝完成后，應(yīng)適當(dāng)用手持機(jī)具磨平和拋光，使外觀平順光潔。
應(yīng)注意的質(zhì)量問題
1、尺寸超出允許偏差：對(duì)焊縫長寬、寬度、厚度不足，中心線偏移，彎折等偏差，應(yīng)嚴(yán)格控制焊接部位的相對(duì)位置尺寸，合格后方準(zhǔn)焊接，焊接時(shí)精心操作。
2、焊縫裂紋：為防止裂紋產(chǎn)生，應(yīng)選擇適合的焊接工藝參數(shù)和焊接程序，避免用大電流，不要突然熄火，焊縫接頭應(yīng)搭接10~15mm，焊接中不允許搬動(dòng)、敲擊焊件。
3、表面氣孔：焊接部位必須刷洗干凈，焊接過程中選擇適當(dāng)?shù)暮附与娏鳎�降低焊接速度，使熔池中的氣體完全逸出。
不銹鋼拉絲板常用于廚衛(wèi)精裝、高檔電器面板等。
不銹鋼拉絲板國際標(biāo)注方法
美國鋼鐵學(xué)會(huì)是用三位數(shù)字來標(biāo)示各種標(biāo)準(zhǔn)級(jí)的不銹鋼拉絲板的，如下所示
①奧氏體型不銹鋼拉絲板用200和300系列的數(shù)字標(biāo)示
②鐵素體和馬氏體型不銹鋼拉絲板用400系列的數(shù)字表示。例如，某些較普通的奧氏體不銹鋼拉絲板是以201、 304、 316以及310為標(biāo)記
③鐵素體不銹鋼拉絲板是以430和446為標(biāo)記，馬氏體不銹鋼拉絲板是以410、420以及440C為標(biāo)記，雙相（奧氏體－鐵素體）
④不銹鋼拉絲板、沉淀硬化不銹鋼拉絲板以及含鐵量低于50%的高合金通常是采用專利名稱或商標(biāo)命名。
不銹鋼拉絲板表面紋路分類
拉絲板一般是指表面紋路加統(tǒng)稱，以前的叫法是磨砂板，表面的紋路有直紋、亂紋（和紋）、波紋和螺紋等主要幾種。

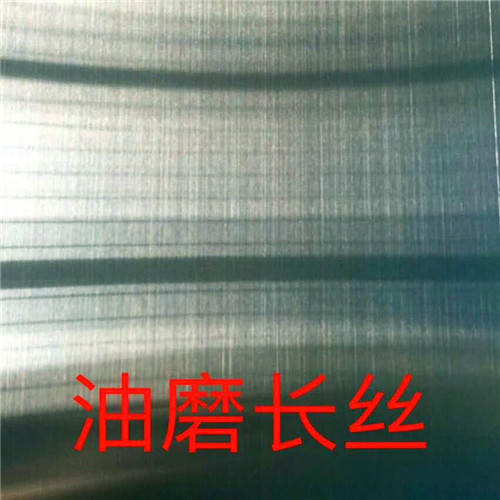

1、拉絲直紋。通常是在不銹鋼表面機(jī)械摩擦的方法加工處理后得到表面狀態(tài)為直線的紋路。拉絲板的加工過程可以消除不銹鋼板原材料表面有刮痕，并且也有很好的裝飾效果作用。這種紋路的也有長絲紋路和短絲紋路，因?yàn)檫@紋路是使用百潔布或不銹鋼刷對(duì)板材的表面進(jìn)行直線或短線，并且可以通過改變鋼刷的直徑得到不同粗細(xì)的紋路。
2、拉絲亂紋（和紋）。表面砂紋從遠(yuǎn)處看是由一圈一圈的砂紋組成，近處就是不規(guī)格亂紋，是由磨頭上下左右不規(guī)則擺動(dòng)磨成,然后電鍍著色。這種紋路的表面是啞光狀態(tài)，而且制作的要求也很高。
3、拉絲波紋。其制作工藝是利用刷光機(jī)或擦紋機(jī)上用上組的磨輥的軸向運(yùn)動(dòng)，這樣不銹鋼表面經(jīng)磨刷后得到波浪式的紋路。
4、拉絲螺紋。其制作加工工藝有點(diǎn)特點(diǎn)，先是用小電機(jī)，其軸上裝有圓形的毛氈，把小電機(jī)固定在桌面上，還要與桌子邊沿成60°左右的角度。之后制作一個(gè)拖板用來固定不銹鋼板材，而且還要再拖板上貼一條聚酯薄膜沿著拖板邊沿，目的是為了限制螺紋速度。這樣之后便可以轉(zhuǎn)動(dòng)毛氈和拖把的直線移動(dòng)，可以在不銹鋼板表面處理得到相同寬度的螺紋紋路。
彩色不銹鋼玫瑰金色和紋板
彩色不銹鋼玫瑰金色和紋板
彩色不銹鋼拉絲板著色工藝
彩色不銹鋼拉絲板，就是在不銹鋼拉絲板的基材表面通過化學(xué)水鍍或真空離子鍍鍍膜著色加工處理得到各種顏色的表面。
目前最先進(jìn)的不銹鋼鍍膜著色工藝是：真空離子電鍍工藝。
其作用過程如下:
彩色不銹鋼鈦金色拉絲板
彩色不銹鋼鈦金色拉絲板
蒸發(fā)源接陽極，不銹鋼工件接陰極，當(dāng)通以三至五千伏高壓直流電以后，蒸發(fā)源與工件之間產(chǎn)生輝光放電。由于真空罩內(nèi)充有惰性氬氣，在放電電場作用下部分氬氣被電離，從而在陰極工件周圍形成一等離子暗區(qū)。帶正電荷的氬離子受陰極負(fù)高壓的吸引，猛烈地轟擊工件表面，致使工件表層粒子和臟物被轟濺拋出，從而使工件待鍍表面得到了充分的離子轟擊清洗。隨后，接通蒸發(fā)源交流電源，蒸發(fā)料粒子熔化蒸發(fā)，進(jìn)入輝光放電區(qū)并被電離。帶正電荷的蒸發(fā)料離子，在陰極吸引下，隨同氬離子一同沖向工件，當(dāng)拋鍍于工件表面上的蒸發(fā)料離子超過濺失離子的數(shù)量時(shí)，則逐漸堆積形成一層牢固粘附于工件表面的金黃色鍍層。這就是彩色不銹鋼拉絲板經(jīng)過離子鍍著色處理的作用過程。
